Pengertian vlan dan konfigurasi vlan

Assalamu'alaikum Wr Wb.

Hai teman-teman pada kesempatan kali ini saya akan shering tentang pengertian vlan dan konfigurasi vlan.

1.Pengertian

     VLAN merupakan suatu model jaringan yang tidak terbatas pada lokasi fisik seperti LAN, hal ini mengakibatkan suatu network dapat dikonfigurasi secara virtual tanpa harus menuruti lokasi fisik peralatan. Pengguna VLAN akan membuat pengaturan jaringan menjadi sangat fleksible dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation seperti pada gambar di bawah ini.


Gambar jaringan VLAN.

cara kerja VLAN

VLAN diklasifikasikan berdasarkan metode (tipe) yang digunakan untuk mengklasifiksikan nya, baik menggunakan port, MAC addresses dsb. Semua informasi yang mengandung penandaan/pengalamatan suatu vlan (tagging) di simpan dalam suatu data base (tabel), jika penandaannya berdasarkan port yag digunakan maka data base harus mengindikasikan port-port yangdigunakan oleh vlan . Untuk mengatur nya maka bisanya digunakan switch/bridge yang manageable atau yang bisa diatur,. Switch/bridge inilah yang bertanggung jawab menyimpan semua informasi dan konfigurasi suatu VLAN dan dipastikan semua switch akan menentukan kemana data-data akan diteruskan dan sebagai nya. atau dapat digunakan suatu software pengalamatan (bridging software) yang berfungsi mencatat/menandai suatu VLAN beserta workstation yang di dalam nya. untuk menghubungkan antar VLAN dibutuhkan route

Selanjutnya konfigurasi VLAN

 Switch
Switch(config)#int vlan 1
Switch(config-if)#ip add 192.168.1.1 255.255.255.0
Switch(config-if)#no shut
Switch(config-if)#exit
Switch(config)#ip default-gateway 192.168.1.254

Router
Router(config)#int fa0/1
Router(config-if)#ip add 192.168.1.254 255.255.255.0
Router(config-if)#no shut

Switch
Switch(config)#line vty 0 4
Switch(config-line)#password nixtrain
Switch(config-line)#login
Switch(config-line)#exit
Switch(config)#enable secret nixtrain

Router
Router(config)#line vty 0 4
Router(config-line)#password nixtrain
Router(config-line)#login
Router(config-line)#exit
Router(config)#enable secret nixtrain

Kemudian jika kalian ingin mengganti ip dari topologi yang sudah dibuat klik pada pc lalu pilih dekstop>IP Address dan isi kolom Ip address pada IPv4. isi semua interfaces pada topologi.

Ping ke Router
klik pada gambar router lalu pilih dekstop, lalu pilih Command Prompt

Ping ke Router
sama seperti yang di Router untuk membuka Command Prompt lalu ping ip nya

Telnet Router pada PC

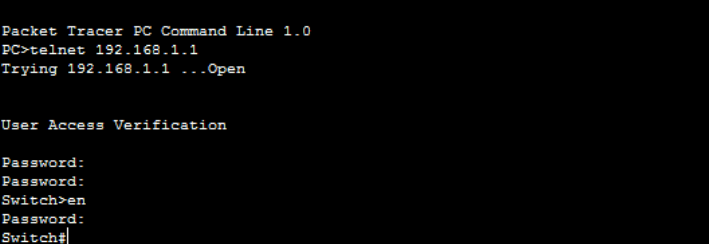

Telnet Switch pada PC

Sekian dan terimakasih,

Wassalamu'alaikum Wr Wb.
